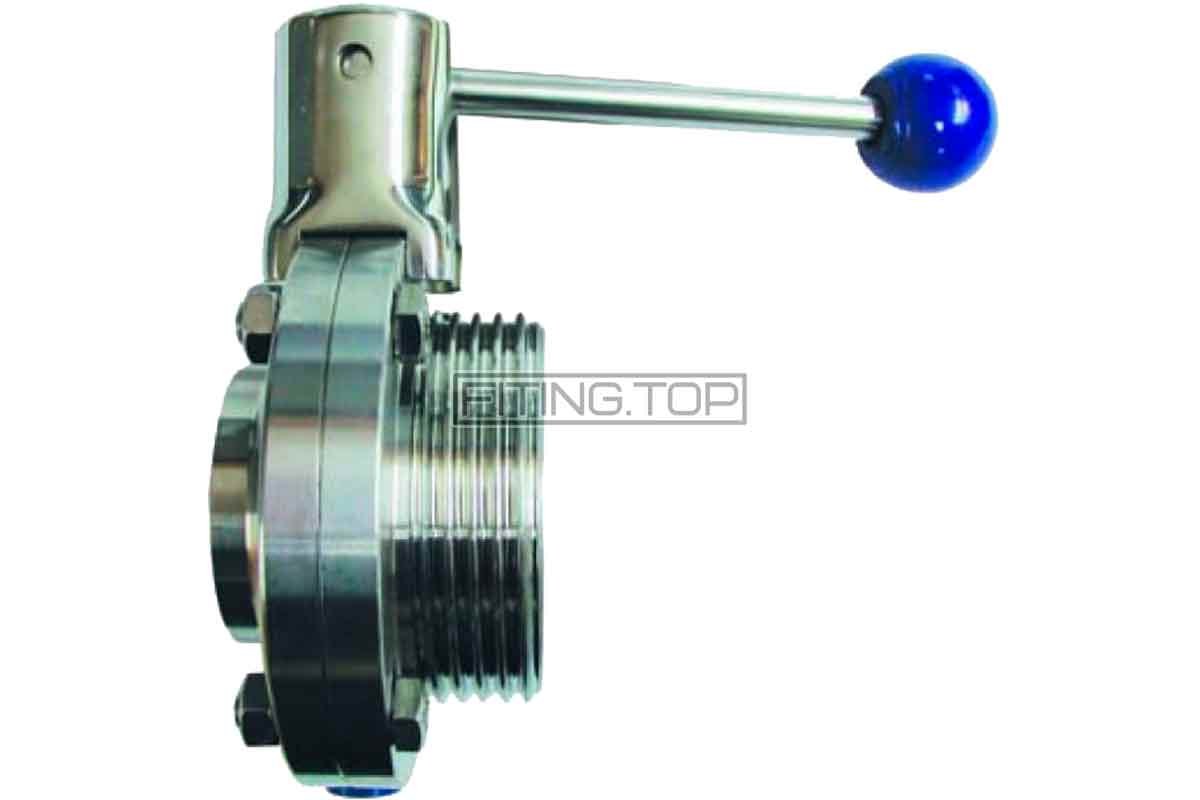

Нержавіюча заслінка шиберна: досвід експлуатації, будова та особливості застосування

У світі трубопровідної арматури є вироби, які залишаються непомітними для неспеціалістів, але без них неможливо уявити роботу харчової промисловості, хімії чи енергетики. До таких пристроїв належить нержавіюча заслінка шиберна. На перший погляд - це доволі просте обладнання, але на практиці саме від нього часто залежить надійність усієї лінії, безпека персоналу та якість кінцевого продукту.

Я працюю з нержавіючим обладнанням понад двадцять років і за цей час довелося монтувати, обслуговувати та модернізувати десятки трубопроводів із шиберними заслінками. Бачив їх і на пивоварнях, і на молокозаводах, і навіть у цехах, де працюють з агресивними хімікатами. Тому хочу поділитися не лише сухою теорією, а й живими спостереженнями, практичними випадками та невеликими технічними нюансами.

Що таке шиберна заслінка і де вона використовується

Шиберна заслінка - це запірний пристрій, у якому потік перекривається завдяки плоскій пластині (шиберу), що рухається вгору-вниз. Якщо спростити, то це як ніж у прорізі: підняв - є прохід, опустив - потік зупинився. У класифікації трубопровідної арматури загальнопромислового призначення це запірний пристрій із поступальним рухом перекривального елемента.

Основні сфери застосування таких заслінок:

• харчові виробництва (пиво, молоко, соки, рослинні олії);
• фармацевтика та косметика;
• хімічна промисловість;
• енергетика, у тому числі робота з парою та гарячою водою;
• транспортування сипучих матеріалів (борошно, зерно, гранули).

Особливо їх цінують там, де потрібно перекривати потоки густих чи в’язких середовищ, а також із включеннями твердих частинок. Звичайні кульові крани у таких умовах швидко зношуються, а от шиберна заслінка працює спокійно.

Конструкція та матеріали

Будова доволі проста: корпус, шибер (затворна пластина), ущільнення та привід (ручний чи пневматичний). І саме ця простота робить пристрій надійним.

Корпус найчастіше виготовляють із нержавіючої сталі AISI 304. Це оптимальний варіант для більшості харчових і промислових завдань - матеріал стійкий до корозії, безпечний у контакті з продуктами й довговічний.

Шибер - плоска пластина з нержавійки, загартована й відшліфована. Від якості обробки кромки залежить герметичність перекриття. Пригадую випадок на одному молокозаводі: заслінка не тримала, молоко підтекало, довелося міняти весь вузол. Причина виявилася банальною - край пластини пошкодили під час необережного зварювання корпусу.

Ущільнення зазвичай виготовляють із EPDM, PTFE чи силікону. Кожен матеріал має свої особливості: EPDM витримує високі температури й пару, PTFE (тефлон) краще справляється з агресивною хімією, а силікон підходить там, де важлива повна нейтральність до запахів і смаку.

Переваги нержавіючих шиберних заслінок

Головна перевага - надійність та довговічність. Якщо шиберна заслінка зроблена з якісної нержавійки, вона може працювати десятки років без серйозних проблем. Я бачив вузли, встановлені ще наприкінці 90-х, які й досі справно функціонують.

Ще одна важлива риса - простота конструкції. Менше деталей - менше шансів на поломку. Крім того, арматура легко розбирається й обслуговується, що особливо актуально для харчових підприємств, де CIP-миття (Cleaning In Place) повинне проходити без зайвих складнощів.

І, звісно, універсальність. Заслінка однаково добре працює і з водою, і з пивним суслом, і з сиропами. На пивоварні, де я допомагав запускати лінію розливу, саме шиберні заслінки ставили на трубопроводах для сусла - інші клапани там швидко забивалися.

Недоліки та обмеження

Є й слабкі місця.

По-перше, вони не призначені для дуже високих тисків. Якщо в магістралі більше ніж 10-16 бар, краще обирати інші типи арматури - наприклад, засувки чи кульові крани.

По-друге, герметичність. Для дуже текучих рідин (спирт, дистилят) буває складно досягти абсолютного перекриття. Тут потрібно правильно підбирати ущільнювач і стежити за його станом.

Ну і ще один момент - швидкість роботи. Підйом або опускання шибера займає більше часу, ніж поворот кульового крана на 90°. На виробництві це рідко критично, але при частих перемиканнях варто враховувати.

Приклади з практики

На одній пивоварні у Харкові ми встановлювали шиберні заслінки на лінію CIP-миття. Старі кульові крани постійно забивалися залишками дріжджів і осаду. Після заміни на нержавіючі заслінки проблема зникла - шибер спокійно перекривав потік, навіть якщо в ньому були частинки.

Інший випадок - молокозавод, де через заслінку проходило згущене молоко. Тут проявилася слабкість ущільнювача: EPDM швидко втрачав еластичність від високих температур. Замінити довелося на силіконові прокладки - і вузол почав працювати без перебоїв.

Ці приклади показують: сама конструкція надійна, але завжди слід враховувати умови - температуру, тиск, хімічну активність середовища.

Ручне та автоматичне керування

У базовому виконанні заслінку обладнують ручкою. Підняв чи опустив - і все. Але сучасні виробництва дедалі частіше використовують пневмоприводи. Підключив повітря, подав команду - і заслінка спрацювала автоматично.

Особливо це зручно там, де процеси інтегровані у загальну систему управління. Наприклад, на пивоварні оператор може однією кнопкою закрити всі вузли й одразу запустити CIP-миття. Це економить час і знижує ризик помилки.

Монтаж та обслуговування

Встановлення шиберної заслінки з нержавійки зазвичай просте. Корпус приварюють або кріплять на фланцях, перевіряють ущільнення, підключають привід. Важливо лише дотриматися точності, щоб уникнути перекосів.

В обслуговуванні все теж нескладно: регулярна перевірка ущільнень, змащення напрямних, заміна зношених деталей. Якщо пристрій якісний, про сервіс часто взагалі забувають - працює собі й працює.

Висновок

Нержавіюча заслінка шиберна - це приклад того, як просте інженерне рішення стає незамінним у промисловості. Вона поєднує надійність, довговічність і зручність, залишаючись відносно недорогою та невибагливою в експлуатації.

З власного досвіду можу сказати: якщо у вас виробництво пов’язане з в’язкими рідинами, суслом, молочними продуктами чи сипучими матеріалами - шиберна заслінка буде оптимальним вибором. Так, є обмеження щодо тиску й швидкості роботи, але при правильній експлуатації це не проблема.

У промисловості дрібниць не буває. Часто саме такий, на перший погляд «непомітний» вузол, як шиберна заслінка, забезпечує стабільність роботи всієї лінії. А це означає - якість продукції, безпеку та впевненість у тому, що обладнання не підведе у вирішальний момент.
