Мінімальна висота димоходу: покроковий розрахунок за ДБН з прикладом

Висота димоходу, це не «чим вище, тим краще» і не довільна цифра від монтажника. Норма дає три різні правила залежно від того, де труба виходить відносно гребеня даху, плюс кілька обмежень, які діють завжди. Нижче покроковий розрахунок з витягами з норми і числовим прикладом. Якщо потрібен ширший контекст про матеріали, перерізи й протипожежні відстані, він є в матеріалі про вимоги ДБН до димоходів.

Яка норма це регулює

Для побутового газовикористовуючого обладнання вимоги до димових каналів зібрані в обов'язковому додатку Д ДБН В.2.5-20:2018 «Газопостачання», чинних з 1 липня 2019 року. Пункт Д.1 окреслює межу застосування: додаток стосується димових каналів від побутового обладнання, а для виробничих будівель і котелень діють норми технологічного проєктування та ДБН В.2.5-77.

Пункт Д.2 додає, що улаштування димових і вентиляційних каналів має відповідати ДБН В.2.5-67:2013, і що треба врахувати вимоги виробника обладнання. Останнє важливо: паспорт котла може задавати жорсткіші умови, ніж норма, і тоді діє паспорт.

Крок 1. Виміряйте відстань від гребеня

Потрібна горизонтальна проєкція відстані від осі труби до гребеня даху. Саме вона визначає, яке з трьох правил застосовувати. Міряти треба по горизонталі, а не вздовж схилу, це типова помилка.

Крок 2. Застосуйте правило з пункту Д.15

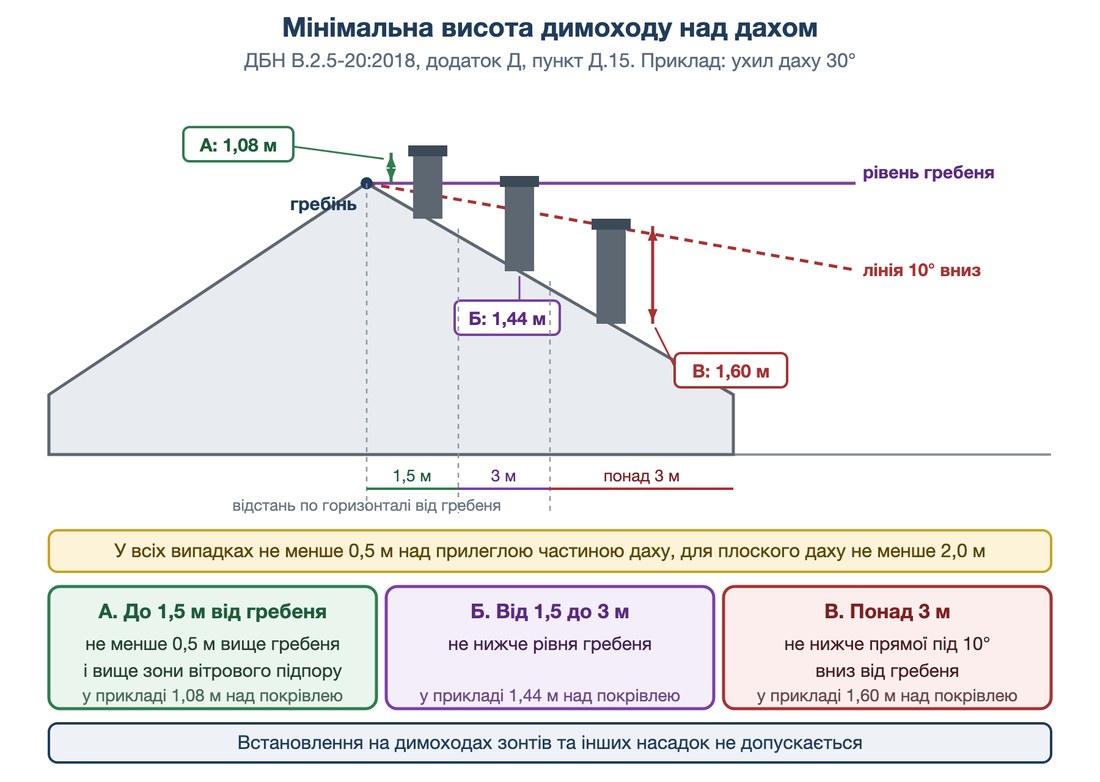

Текст норми дослівно: димові труби від газових приладів у будівлях повинні бути виведені вище граничної зони вітрового підпору, але не менше ніж 0,5 м вище гребеня даху при розташуванні їх (рахуючи по горизонталі) не далі 1,5 м від гребеня даху; у рівні з гребенем даху, якщо вони знаходяться на відстані до 3 м від гребеня даху; не нижче прямої, проведеної від гребеня вниз під кутом 10° до горизонту, при розташуванні труб на відстані більше ніж 3 м від гребеня даху.

Крок 3. Перевірте абсолютний мінімум над покрівлею

Та сама норма встановлює межу, нижче якої опускатися не можна в жодному разі: в усіх випадках висота труби над прилягаючою частиною даху повинна бути не менше ніж 0,5 м, а для будинків із суміщеною покрівлею (плоским дахом) не менше ніж 2,0 м.

Тобто для плоского даху крок 2 взагалі не потрібен, там одразу 2,0 м. А для скатного даху результат кроку 2 порівнюють з 0,5 м і беруть більше значення.

Крок 4. Перевірте зону вітрового підпору

Це умова, яку пропускають найчастіше, хоча вона стоїть першою в переліку. Норма визначає її так: зоною вітрового підпору димової труби вважається простір нижче лінії, проведеної під кутом 45° до горизонту від найбільш високих точок поблизу розташованих споруд і дерев.

Практично це означає: якщо поруч є вищий будинок, прибудова, брандмауер або високі дерева, проведіть від їхньої верхівки лінію вниз під 45° у бік вашої труби. Устя має бути вище цієї лінії. Сусідня будівля заввишки 10 м на відстані 8 м дає верх зони підпору на позначці 2 м над рівнем вашої основи, і труба має це перекрити.

Саме через цей пункт буває, що труба формально відповідає кроку 2, а тяги немає: її задуває сусідній об'єкт.

Крок 5. Перевірте висоту самого каналу знизу

Висота над дахом, це лише верхня частина задачі. Знизу є свої вимоги, пункт Д.9:

• з'єднувальна труба від приладу до димоходу повинна мати вертикальну ділянку;
• довжина вертикальної ланки від низу димовідвідного патрубка приладу до осі горизонтальної ланки, не менше 0,5 м;
• у приміщеннях заввишки до 2,7 м для приладів зі стабілізаторами тяги допускається зменшення до 0,25 м, без стабілізаторів тяги до 0,15 м;
• сумарна довжина горизонтальних ланок з'єднувальних труб у нових будинках не більше 3 м, в існуючих не більше 6 м;
• ухил труби не менше 0,01 у бік газового приладу.

Сам канал за пунктом Д.8 має бути вертикальним, без уступів. Допускається ухил від вертикалі до 30° з відхиленням убік до 1 м, але за умови, що площа перерізу на похилих ділянках не менша за переріз вертикальних.

Крок 6. Узгодьте з вентиляційним каналом

Якщо димохід і вентканал ідуть у одній стіні, пункт Д.16 вимагає розділити їх по всій висоті герметичними перегородками з матеріалу стіни завтовшки не менше 120 мм. І окремо: висоту витяжних вентиляційних каналів, розташованих поруч з димоходами, слід приймати за висотою, що дорівнює димоходу.

Тобто піднявши димохід, ви автоматично маєте підняти і сусідній вентканал до тієї ж позначки.

Числовий приклад

Вихідні дані: приватний будинок, двосхилий дах з ухилом 30°, димохід виходить на відстані 4,0 м по горизонталі від гребеня.

1. Відстань 4,0 м, це більше за 3 м, отже діє третє правило: не нижче прямої під 10° вниз від гребеня.
2. Наскільки нижче гребеня проходить ця пряма в точці виходу: 4,0 × tg 10° = 4,0 × 0,176 = 0,71 м.
3. Наскільки нижче гребеня лежить сама покрівля в цій точці: 4,0 × tg 30° = 4,0 × 0,577 = 2,31 м.
4. Мінімальна висота труби над покрівлею: 2,31 − 0,71 = 1,60 м.
5. Перевірка абсолютного мінімуму: 1,60 м більше за 0,5 м, умова виконана.
6. Перевірка зони вітрового підпору: поряд немає вищих споруд і дерев, умова виконана.

Відповідь: не менше 1,60 м над покрівлею в точці виходу.

Для порівняння, за тих самих 30° ухилу:

Видно закономірність: що далі труба від гребеня, то вище вона має бути над покрівлею. Тому з погляду висоти вигідніше виводити димохід ближче до гребеня.

Чого робити не можна

• ставити на димохід зонти та інші насадки, пункт Д.15 забороняє це прямо;
• виконувати канали зі шлакобетонних та інших нещільних або пористих матеріалів, пункт Д.7;
• виводити димовий канал через зовнішню стіну в під'їзди та арки, криті переходи, на закриті балкони, лоджії та еркери, пункт Д.21;
• лишати сталеві чи азбестоцементні труби без теплоізоляції поза будинком або при проходженні через горище, пункт Д.7.

Що перевірити перед монтажем

1. Виміряти горизонтальну відстань від осі труби до гребеня.
2. Визначити правило за пунктом Д.15 і порахувати висоту.
3. Порівняти з мінімумом 0,5 м, для плоского даху взяти 2,0 м.
4. Провести лінію 45° від усіх вищих об'єктів поблизу і перевірити, що устя вище неї.
5. Перевірити вертикальну ланку з'єднувальної труби та довжину горизонтальних ділянок.
6. Підняти сусідній вентканал до позначки димоходу.
7. Звірити результат з паспортом обладнання: якщо виробник вимагає більше, діє його вимога.

І останнє. Розрахунок висоти не замінює розрахунку перерізу. За пунктом Д.6 площа перетину димоходу не повинна бути менше площі перерізу патрубка приладу, а конструктивні розміри визначаються розрахунком.
