Конструктивні елементи будинків

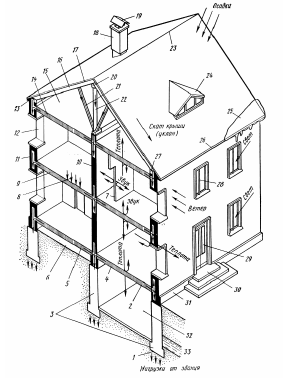

 Рис. Основні конструктивні елементи будинку з цегельними несущими стінами: 1 – підошва; 2 – підвальне перекриття; 3 – фундаменти; 4 – стеля; 5 – нижнє перекриття; 6 – підпілля; 7 – перегородка; 8 – навантаження від власної маси, людей і устаткування; 9 – міжповерхове перекриття; 10 – поздовжня внутрішня стіна; 11 – стіна; 12 – віконний проріз; 13 – карниз; 14 – горищне перекриття; 15 – горище; 16 – кроквяна балка; 17 – покрівля; 18 – димар; 19 – парасоль; 20 – коньковий прогін; 21 – підкіс; 22 – стійка; 23 – коник; 24 – слухове вікно; 25 – сніг; 26 – карниз; 27 – мауерлат; 28 – віконне плетіння; 29 – дверна полотнина; 30 – ґанок; 31 – цоколь; 32 – підвал; 33 – ґрунтова волога. Архітектура будівель і споруд: Навчальний посібник /. З.І.Котеньова. – Харків: ХНАМГ, 2007. – 170 с. | |
