Системи оповіщування про пожежу СО1-СО5: типи, таблиці та вимоги ДБН

Система оповіщування про пожежу та керування евакуюванням людей (СО), це частина комплексу систем протипожежного захисту. Її завдання, вчасно повідомити людей про небезпеку, передати інформацію про шляхи і черговість евакуювання та скоординувати дії персоналу й відвідувачів. Нижче розібрано, як норми ділять СО на п'ять типів, за якими показниками обирають тип для конкретної будівлі і які інженерні вимоги діють до кабельних ліній.

Нормативна база

Профільний документ, це ДБН В.2.5-56:2014 «Системи протипожежного захисту». Він встановлює типи СО від СО1 до СО5, визначає, які будівлі ними обладнують, і задає вимоги до кабельних мереж.

Увага на редакцію. До норм діють Зміна № 1 і Зміна № 2. Зміну № 2 затверджено наказом Міністерства розвитку громад та територій України від 5 листопада 2025 року № 1567, і вона чинна з 1 березня 2026 року. Саме Зміна № 2 переписала частину рядків Таблиці Б.1 і два рядки Таблиці Б.2, а також замінила по всьому тексту «оповіщення» на «оповіщування» і «проектування» на «проєктування». Матеріали, написані до березня 2026 року, цих правок не враховують.

Другий документ, це ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд», затверджений наказом Мінрегіону від 30 листопада 2018 року № 327, чинний з 1 квітня 2019 року, також зі Змінами № 1 і № 2. Він вимагає комплексності засобів інформування та сигналізації про небезпеку.

Обов'язок власника обладнати об'єкт системами протипожежного захисту закріплюють Правила пожежної безпеки в Україні, затверджені наказом МВС від 30 грудня 2014 року № 1417 (чинні, у редакції від 27 лютого 2026 року). Поширене позначення «НАПБ А.01.001-2014» у самому тексті наказу не вживається, тож у документації коректніше посилатися на наказ МВС № 1417.

Типи СО та їх характеристики

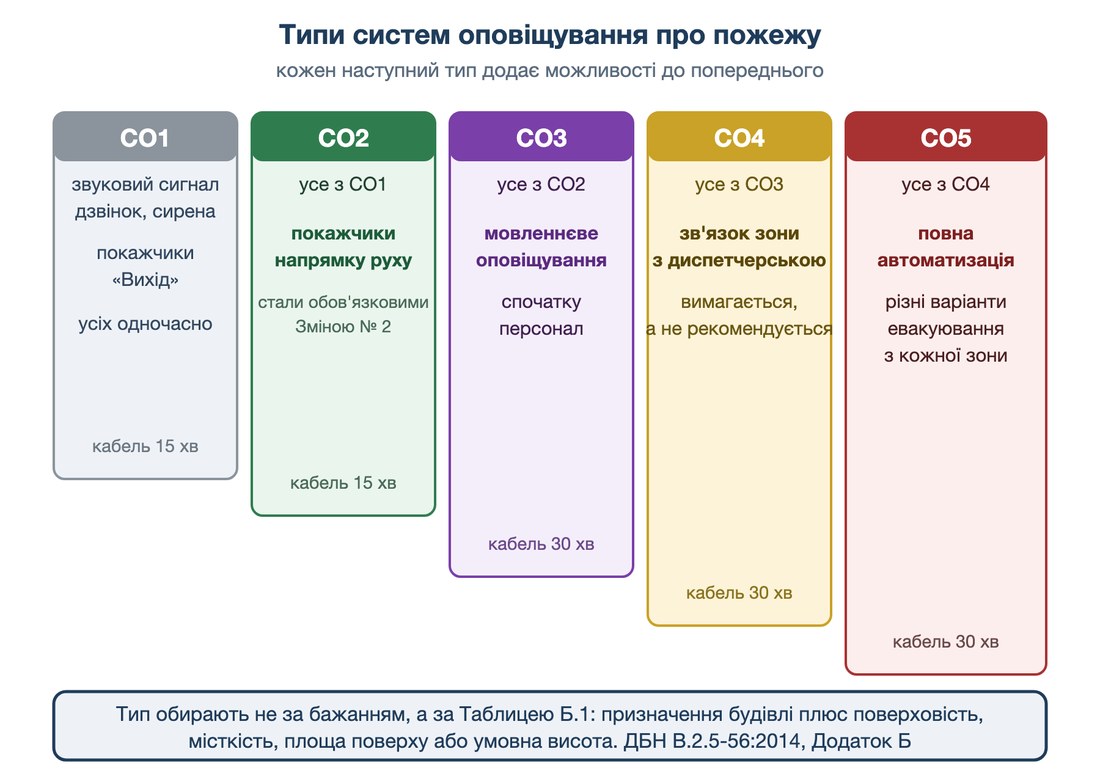

Поділ на п'ять типів задає Таблиця Б.2 обов'язкового Додатка Б. Критерії, це спосіб оповіщування (звуковий, мовленнєвий, світловий), наявність зонального керування, зв'язок з диспетчерською та рівень автоматизації.

У самій таблиці використано три позначки, і плутати їх не можна:

• «+» вимагається;
• «*» рекомендується;
• «–» не вимагається.

Два рядки цієї таблиці змінено Зміною № 2. У рядку «світлові покажчики напрямку руху» позначки для СО2 і СО3 змінено з «*» на «+», тобто вони стали обов'язковими. У рядку «черговість: усіх одночасно» для СО1 поставлено «+».

Зверніть увагу на звуковий спосіб. Для СО1 і СО2 він вимагається, а для СО3, СО4 і СО5 лише рекомендується, бо там основним є мовленнєве оповіщування. Це протилежне тому, як цю таблицю часто переказують.

Є і пряма заборона поруч: згідно з пунктом 9.4.11 забороняється одночасно використовувати звукові оповіщувачі та гучномовці в одному приміщенні.

Який тип СО потрібен конкретній будівлі

Це визначає Таблиця Б.1 Додатка Б за призначенням будівлі та нормативним показником: кількістю поверхів, місць, відвідувачів, площею поверху або умовною висотою. У цій таблиці знак «*» означає нормований тип СО (Примітка 6).

Зміна № 2 доповнила Таблицю Б.1 новими рядками, зокрема про житлові будівлі умовною висотою до 26,5 м та про захисні споруди цивільного захисту, а також переписала рядок про лікувальні заклади, розділивши денний стаціонар і цілодобовий. За новою Приміткою 9 у житлових будівлях до 26,5 м систему керування евакуюванням вимагають, якщо будівля обладнується системою пожежної сигналізації відповідно до 1.5 Таблиці А.1.

Окремі випадки з приміток

1. Примітка 2: у дошкільних закладах, психіатричних лікарнях та психоневрологічних інтернатах оповіщується тільки службовий персонал. Це зроблено, щоб не спричинити паніку серед дітей і пацієнтів.
2. Примітка 4: у приміщеннях і будинках, де перебувають люди з фізичними вадами, СО проєктують з урахуванням цих особливостей.
3. Примітка 5 у редакції Зміни № 2: у житлових будівлях умовною висотою від 73,5 м до 100 м включно оповіщувачі встановлюють у позаквартирних коридорах.
4. Примітка 3: у виробничих будинках перший тип СО дозволяється суміщати із селекторним зв'язком.

Вогнестійкість кабельних ліній

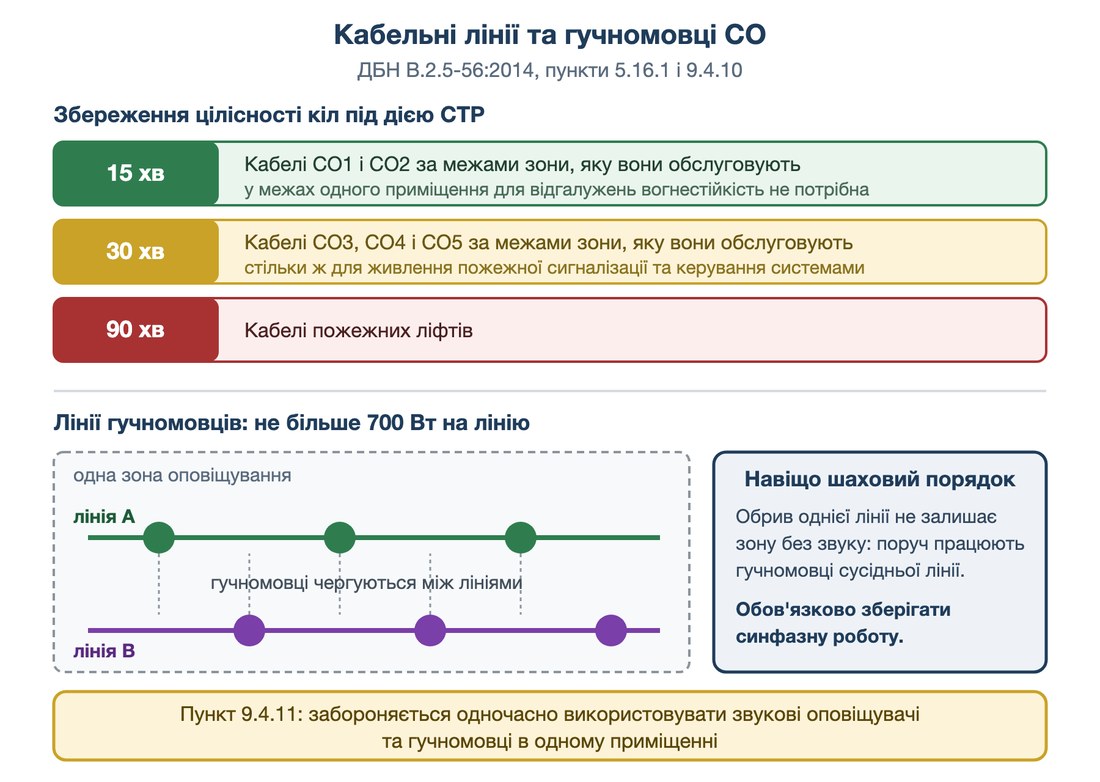

Працездатність системи під час пожежі залежить від того, чи витримають її кабелі. Пункт 5.16.1 вимагає, щоб кабелі, потрібні для роботи СО, за межами зони, яку вони обслуговують, зберігали цілісність кіл під дією стандартного температурного режиму або були захищені згідно з 5.16:

• для СО1 і СО2, не менше ніж 15 хвилин;
• для СО3, СО4 і СО5, не менше ніж 30 хвилин.

Для відгалужень від кабельних ліній у межах одного приміщення вогнестійкість дозволяється не забезпечувати. Для порівняння, кабелі живлення пожежної сигналізації та керування іншими протипожежними системами мають витримувати не менше 30 хвилин, а кабелі пожежних ліфтів не менше 90 хвилин.

Лінії гучномовців

Для мовленнєвих систем пункт 9.4.10 встановлює обмеження навантаження на лінію. Зони з великою сумарною потужністю слід розділяти на декілька кабельних ліній, а сумарна потужність гучномовців, підімкнених до однієї лінії, має бути не більше 700 Вт. Мета подвійна: зменшити втрати в лінії та підвищити надійність у разі пошкодження однієї з ліній.

Норма також радить надавати перевагу «шаховому» порядку підімкнення гучномовців до кожної лінії з обов'язковим збереженням синфазної роботи всіх гучномовців у межах однієї зони, користуючись маркуванням кабельних ліній і гучномовців. Шаховий порядок дає те, що при обриві однієї лінії в зоні залишаються працювати сусідні гучномовці, і розбірливість повідомлення зберігається.

Вимоги інклюзивності

ДБН В.2.2-40:2018 вимагає комплексності засобів. Пункт 6.4.1: системи засобів інформації і сигналізації про небезпеку повинні бути комплексними і передбачати візуальну, звукову і тактильну інформацію в приміщеннях, крім приміщень з мокрими процесами. Цей самий пункт прямо посилається на ДБН В.1.1-7 і ДБН В.2.5-56. Пункт 7.3.4 повторює цю вимогу для установ, організацій і підприємств та шляхів руху всіх працівників.

Для осіб з порушеннями слуху пункт 9.2 передбачає у вестибюлях інформаційні термінали, екрани або табло типу «рядок, що біжить», пристрої текстового чи відеозв'язку.

Окремо нормовані пожежобезпечні зони. Згідно з пунктом 10.10 така зона відокремлюється від інших приміщень і прилеглих коридорів протипожежними перешкодами з межею вогнестійкості: стіни REI 90, перекриття REI 60 (2-го типу), протипожежні двері і вікна EI 60 (1-го типу). Пункт 10.12 вимагає, щоб зона була незадимлюваною: у разі пожежі в ній створюється надлишковий тиск 20 Па при одних відкритих дверях, або вхід виконується через протипожежний тамбур-шлюз 1-го типу з підпором повітря.

Типова колізія на експертизі

Поширена ситуація: проєктується дитячий садок понад 150 місць, проєктувальник закладає СО3, а експерт вимагає підняти тип до СО4, посилаючись на інклюзивність.

Аргументи на захист проєктного рішення такі.

1. Таблиця Б.1 ДБН В.2.5-56:2014 прямо встановлює для дитячих дошкільних закладів понад 150 місць тип СО3. Це спеціальна норма, яка визначає тип системи за призначенням об'єкта і нормативним показником.
2. ДБН В.2.2-40:2018 типів СО не встановлює. Він вимагає комплексності засобів інформування, причому пункт 6.4.1 сам відсилає до ДБН В.2.5-56.
3. Примітка 4 до Таблиці Б.1 вимагає проєктувати СО з урахуванням особливостей людей з фізичними вадами, але це вимога до складу засобів, а не підстава змінювати нормований тип.
4. Для дошкільних закладів діє Примітка 2: оповіщується тільки службовий персонал. Підвищення типу системи логіки оповіщування тут не змінює.

Обґрунтованим рішенням є базова система СО3 за ДБН В.2.5-56:2014, доповнена засобами доступності за ДБН В.2.2-40:2018 там, де вони потрібні: пристроями двостороннього зв'язку в пожежобезпечних зонах і світловими оповіщувачами у зонах перебування маломобільних груп населення. Підняття типу до СО4 для всього садка здорожчує проєкт, а нормативної підстави для цього Таблиця Б.1 не дає.

Коли норми застосовують обов'язково

Вимоги будівельних норм є обов'язковими під час нового будівництва, реконструкції, капітального ремонту, реставрації та технічного переоснащення об'єктів. Для об'єктів, що вже експлуатуються і не зазнають таких робіт, переобладнання системи під нову редакцію норм автоматично не вимагається, але будь-яке проєктне рішення після 1 березня 2026 року має спиратися на редакцію зі Зміною № 2.
