Ущільнення для захисних споруд: типи, норми та перевірка

Гумове ущільнення, це та деталь захисно-герметичних дверей, від якої залежить, чи буде споруда взагалі герметичною. Метал, замки і клинові затвори лише притискають полотно, а контур замикає смуга гуми. Нижче розібрано, які профілі застосовують в Україні, що вимагають чинні норми і як перевірити ущільнення власними силами.

Як працює герметичне ущільнення укриття

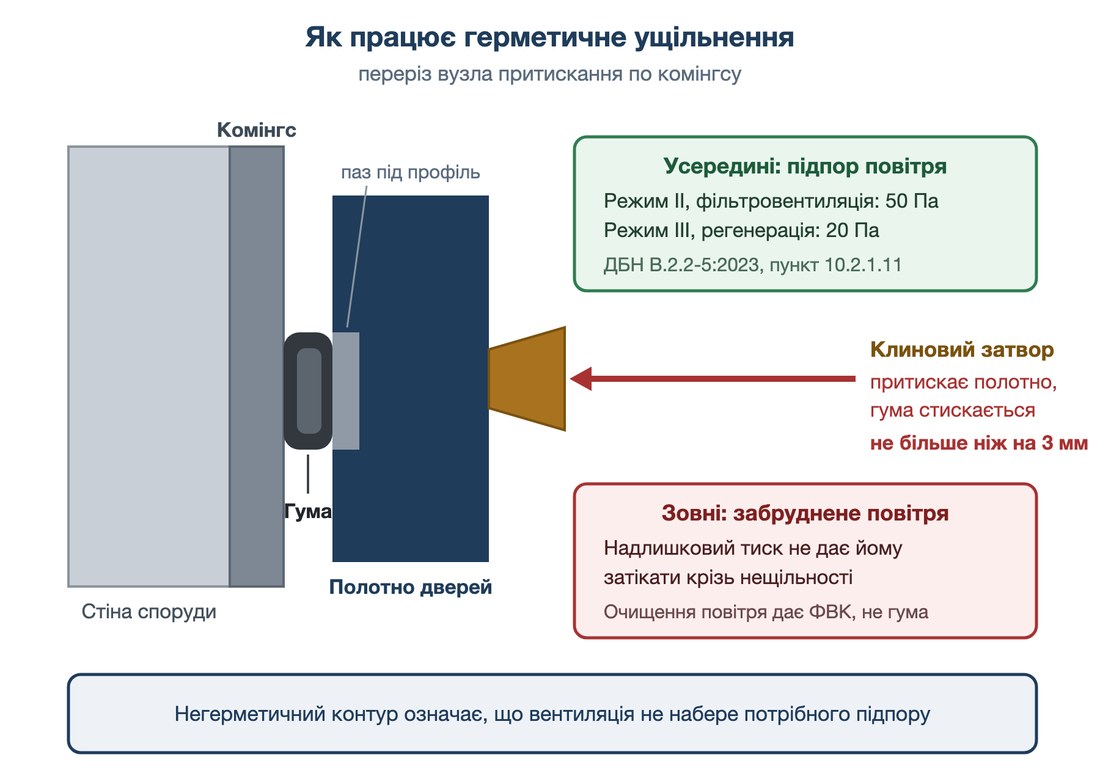

Принцип простий. Під час зачиняння клиновий затвор притискає полотно дверей, воріт, ставня або люка до комінгса, тобто до обрамлення прорізу. Еластична гума в пазу полотна стискається і заповнює мікронерівності обох поверхонь. Утворюється замкнений контур по всьому периметру.

Далі працює вентиляція. Система подає в споруду більше повітря, ніж виходить назовні, і всередині тримається надлишковий тиск, який у нормах називають підпором повітря. Саме підпор не дає зовнішньому повітрю затікати всередину крізь дрібні нещільності. Ущільнення робить цей підпор можливим: якщо контур протікає, вентиляція просто не набере потрібного тиску.

Тут важливо не переоцінювати роль самої гуми. Ущільнення не очищає повітря і не є бар'єром від отруйних чи радіоактивних речовин. Захист від них дає комплекс: фільтровентиляційне обладнання очищує повітря, а підпор і герметичний контур не дають неочищеному повітрю потрапити всередину. Гума відповідає лише за другу частину цієї пари, і оцінювати її треба саме так.

Які показники встановлюють норми

Основний документ, це ДБН В.2.2-5:2023 «Захисні споруди цивільного захисту», чинні з 1 листопада 2023 року. Норми задають не характеристики гуми, а результат, якого вона має досягти.

• пункт 10.2.1.11: нормований експлуатаційний підпор повітря становить 50 Па у режимі фільтровентиляції (режим ІІ) і 20 Па у режимі регенерації внутрішнього повітря (режим ІІІ);
• пункт 7.5.1.4: у входах до сховищ встановлюють захисно-герметичні двері у зовнішній і внутрішній стінах тамбур-шлюзу та герметичні у внутрішній стіні тамбура, які забезпечують герметичність споруди;
• пункт 9.1.2.3: ставні мають витримувати надлишковий тиск вибухової хвилі не менше 100 кПа і мати надійний притул по всьому периметру.

Експлуатацію і обслуговування регулює наказ МВС України № 579 від 09.07.2018 «Вимоги щодо утримання, облаштування та експлуатації об'єктів фонду захисних споруд цивільного захисту», чинний, у редакції від 14 жовтня 2025 року. Саме в ньому прописані конкретні процедури перевірки гуми, і саме на нього спирається інспектор під час огляду. Використання об'єктів фонду регулює постанова КМУ № 138 від 10.03.2017.

Ще одна вимога, про яку часто забувають під час закупівлі. Наказ № 579 прямо встановлює: на нове або замінене обладнання захисної споруди, зокрема на захисно-герметичні, захисні та герметичні пристрої і вироби, має бути технічна документація та декларація про відповідність. Тобто паспорт і декларація на партію гуми, це не формальність постачальника, а умова прийняття робіт.

Типи ущільнень для об'єктів цивільного захисту

В Україні для захисних споруд застосовують дві групи профілів, і вони не взаємозамінні. Різниця не в якості гуми, а в тому, яке зусилля потрібне для стискання.

Профілі ТУСМ для герметичних дверей і воріт

Це суцільні профілі складної форми, які виготовляють за ТУ 38105376-92. Вони розраховані на притискання клиновими затворами важких полотен, тому тримають форму і не розплющуються під постійним навантаженням. Найпоширеніші марки: ТУСМ-1-01, ТУСМ-2-01, ТУСМ-4-01, ТУСМ-8-01 і ТУСМ-9-01. Постачаються хлистами по 3 метри.

Пористі профілі УГ для ставнів і люків

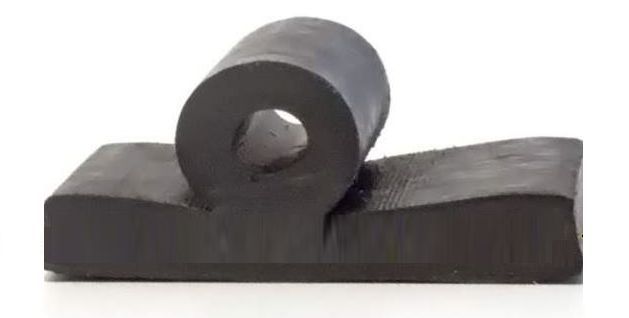

Пориста (губчаста) гума за ТУ У25.1-00152135-089-2002 стискається значно легше. Це критично там, де задраювання виконується вручну і без важеля: на герметичних ставнях, люках і лазах рівномірний притиск по периметру треба отримати невеликим зусиллям. Основні типорозміри:

• УГ-10х25П, прямокутний профіль 10х25 мм;
• УГ-20х40П, прямокутний профіль 20х40 мм;
• УГ-Д30П, круглий профіль діаметром 30 мм.

Постачаються бухтами по 5-8 метрів. Літера «П» у маркуванні означає пористу структуру.

Під які захисні пристрої підбирають ущільнення

Наказ № 579 у технологічних картах перелічує конкретні марки пристроїв, для яких описана процедура обслуговування гуми. За першою літерою можна зорієнтуватися, що саме перед вами.

Підбирати профіль «на око» не можна. Вимірюють ширину і глибину посадкового паза в полотні та зазор між закритим полотном і комінгсом. Профіль має заповнювати паз без хвиль і виступати рівно настільки, щоб у задраєному стані дати потрібний притиск.

Крейдяна проба: як перевірити ущільнення

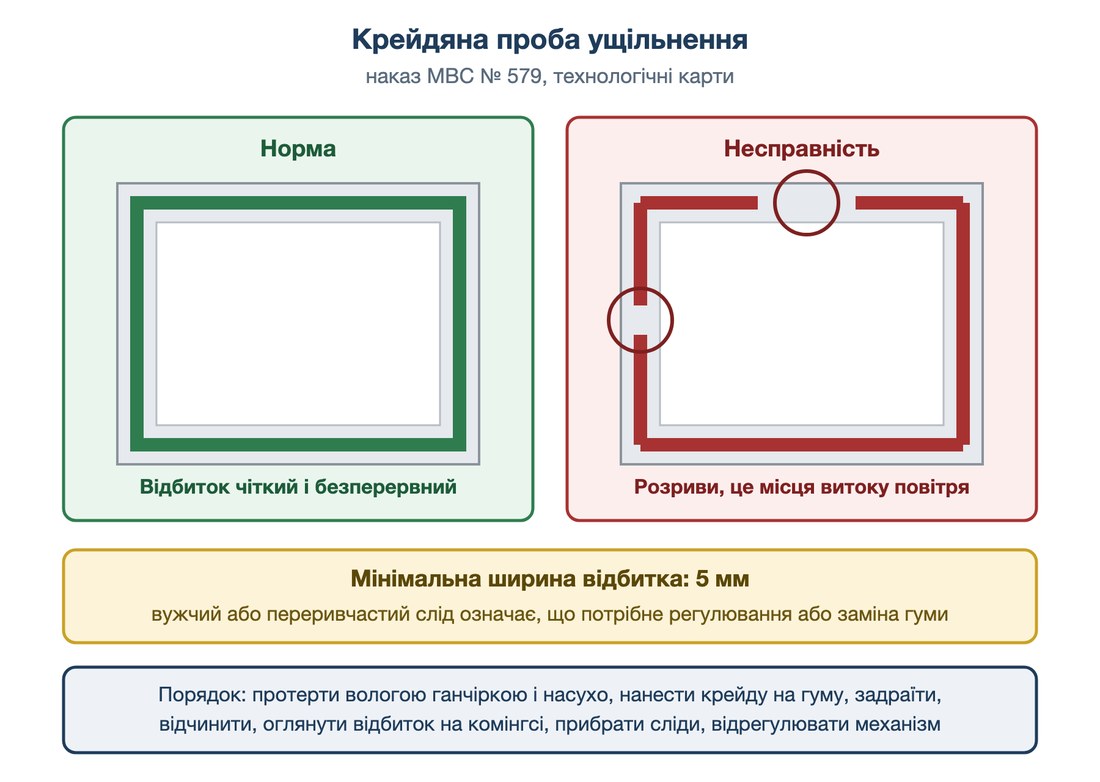

Це основний спосіб перевірки щільності прилягання, і він прямо описаний у технологічних картах наказу № 579. Ніякого обладнання не потрібно, лише крейда і ганчірка.

1. Відчиніть двері, ворота або ставень.
2. Протріть гумове ущільнення і контактну поверхню комінгса вологою ганчіркою, потім насухо.
3. Нанесіть крейду на контактну частину гумового ущільнення.
4. Зачиніть і задрайте пристрій.
5. Відчиніть полотно і огляньте крейдовий відбиток на комінгсі.
6. Видаліть сліди крейдового розчину з комінгса і з гуми.
7. Відрегулюйте механізм задраювання, якщо прилягання виявилося нещільним.

Критерій прийняття один і він однозначний: відбиток має бути чітким і безперервним по всьому периметру, а його мінімальна ширина має становити 5 мм. Розрив відбитка означає місце витоку повітря.

Окремо наказ вимагає перевіряти сховище на герметичність не рідше одного разу на рік під час періодичних оглядів. Перевірку проводять у різних режимах роботи вентиляції, результат оформлюють довідкою про перевірку герметичності. Під час перевірки в режимі чистої вентиляції величина підпору має бути не менше 50 Па. Якщо підпор не набирається, шукають місця витоку і відновлюють герметичність.

Типові несправності і способи усунення

Ця таблиця складена за додатком наказу № 579, який перелічує ознаки, причини і способи усунення несправностей захисних пристроїв на входах.

Догляд, який реально подовжує строк служби

Наказ № 579 містить кілька правил, які суперечать поширеній практиці, але прямо прописані в тексті.

1. Гуму не дозволяється зафарбовувати. Фарба викликає передчасну втрату еластичності, тобто прискорене старіння. Під час фарбування дверей ущільнення закривають.
2. У період, коли споруда не використовується за призначенням, двері і ворота залишають відчиненими, а ставні і двері лазів зачиняють, але гумові прокладки при цьому не стискають клиновими затворами.
3. Для збільшення строку служби дозволяється закривати двері і ставні без повного затягування клинових затворів.
4. Притиск гуми не має перевищувати 3 мм: більше значення норма трактує як несправність регулювання, а не як запас герметичності.
5. Металеві деталі механізму задраювання промивають, очищують і змащують інгібованим мастилом. Це стосується металу, а не гуми.

Логіка всіх цих правил одна: гума руйнується не від роботи, а від постійного стискання і від фарби. Ущільнення, яке роками простояло затиснутим клинами, втрачає еластичність і не відновлює форму, навіть якщо зовні виглядає цілим.

Скільки коштують ущільнення

Ціни наведені за погонний метр станом на вересень 2026 року за прайсами українських постачальників. Це орієнтир: вартість залежить від партії та постачальника, актуальну ціну звіряйте перед закупівлею.

Сфери застосування

Гумові ущільнення ставлять і на нових конструкціях, і під час ремонту та модернізації наявних сховищ. Типові задачі:

• захисно-герметичні двері, розраховані на дію ударної хвилі;
• герметичні двері в тамбур-шлюзах, де прямої дії хвилі немає, але потрібна ізоляція від газів;
• герметичні ворота на в'їздах для техніки та в підземних паркінгах;
• герметичні ставні на світлових і технологічних прорізах;
• кришки евакуаційних люків і аварійних виходів;
• відновлення герметичності старих споруд, які не набирають підпор.

Часті запитання

Які ущільнення підходять для герметичних дверей сховища?

Суцільні профілі ТУСМ за ТУ 38105376-92. Конкретну марку визначає геометрія посадкового паза дверного полотна, тому перед закупівлею паз вимірюють, а не підбирають за назвою дверей.

Як підібрати ущільнювач за розміром?

Виміряйте ширину і глибину посадкового паза, а також зазор між закритим полотном і комінгсом. Перевіркою правильності підбору буде крейдяна проба: суцільний відбиток шириною від 5 мм означає, що профіль підібрано і відрегульовано вірно.

Чи захищає ущільнення від газу і радіоактивного пилу?

Само по собі, ні. Ущільнення замикає контур і дає змогу вентиляції створити підпор, а очищення повітря виконує фільтровентиляційне обладнання. Захист забезпечує система в цілому, і справна гума є її обов'язковою, але не єдиною умовою.

Який строк служби гумових ущільнень?

Нормативного строку служби для цих виробів немає. Постачальники дають гарантію 2 роки на профілі ТУСМ і 1 рік на пористі УГ. Фактичний ресурс залежить від умов зберігання: гума, яку не фарбували і не тримали роками затиснутою клиновими затворами, служить помітно довше. Стан перевіряють не за віком, а щорічною крейдяною пробою і перевіркою на герметичність.

Чим можна обробляти гуму під час обслуговування?

Наказ № 579 передбачає протирання ущільнення вологою ганчіркою і насухо перед перевіркою. Змащування інгібованим мастилом стосується металевих деталей механізму задраювання. Будь-яку обробку самої гуми силіконовими чи іншими складами виконують лише якщо це прямо дозволено технічною документацією виробника профілю.
